접시스프링

접시 스프링(DISC SPRING)

특징: 접시 스프링은 단위체적당 축척에너지가 코일 스프링에 비하여 매우 크기 때문에 작은 공간에서 짧은 스트로크로 큰부하 능력을 가지고 있다.
하중 - 변위의 특성곡선은 직선형, 비선형 특성을 사용조건에 따라 효과적으로 선택하여 사용할 수 있으며 접시스프링의 매수증감과 직렬, 병렬, 직병렬의 조합에 따라 스프링 특성의 변화가 가능하다.
허용응력범위 내에서 사용하면 긴수명을 얻을 수 있고 충격의 완화에 강하고 특히 스프링을 겹처 사용하면 완충효율이 높다.

용도: 원자력발전소 안전밸브, 대형 산업기계 완충기, 콘트롤밸브, 유압시린더내 완충 스프링, 압연스탠드, 기타 좁은 공간에서 크 하중을 견디기 위한 완충장치 등

접시 스프링의 사용환경에 따른 재료선정 기준 (참고용)

재질	내열성	내식성	내피로성	가격	사용온도	비고
SUP10(50CR V4)	보통임	좋지않음	우수함	보통임	200C
SAE1070	좋지않음	좋지않음	보통임	저렴함	100C
SUH660	보통임	우수함	좋지않음	고가임	300C	비자성
SUS 304	보통임	보통임	좋지않음	보통임	300C
SUS 301	보통임	보통임	좋지않음	보통임	300C
INCONEL X-750	매우 우수함	우수함	좋지않음	매우 고가임	500C	비자성
SKD 4	우수함	좋지않음	보통임	보통임	400C
SUS 630	보통임	보통임	좋지않음	보통임	300C
C5191	좋지않음	우수함	좋지않음	고가임	100C

그외에 상기 재질표에 언급하지 않은 재질로 특수목적상 기타의 재질이 사용될 수 있음.
각종 스프링의 설계 및 재질선택 등에 대하여는 폐사 기술진과 협의를 요합니다.

주문시방서

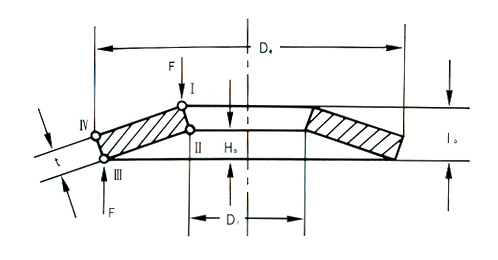

접시 스프링 주문시 시방서 기록사항
항목	주문자 표시 사항		비고
사용재질	통상 SUP 10		별도 지정이 없을시 제작자 사용 기준에 의거 작업선정
재료 두께 (t)	mm
스프링 내경 (Di)	mm
스프링 외경 (De)	mm
스프링 외측높이 (Lo)	mm		참고치로 한다
스프링 내측높이 (Ho)	권		참고치로 한다
스프링 특성의 지정	지정 높이	지정 하중	지정 높이 및 지정하중이 없을 시는 제작자의 참고치를 관리함
스프링 특성의 지정	mm	kgf	지정 높이 및 지정하중이 없을 시는 제작자의 참고치를 관리함
모서리 끝부분의 형상	면치작업을 할것
성형 후 표면관리	쇼트피닝 실시
표면처리	흑색 인산염 실시
용도 또는 사용조건	사용조건 기록		주위온도, 습도, 사용방법 (직렬연결, 병렬연결, 혼합연결)
기타 적용규격	DIN 2092, 2093

허용공차**외경 및 내경 공차**
외경(De) / 내경(Di)	외경공차(mm)	내경공차(mm)
3 ~ 6mm 이하	0 ~ + 0.12	0 ~ + 0.12
6 ~ 10mm 이하	0 ~ + 0.15	0 ~ + 0.15
10 ~ 18mm 이하	0 ~ + 0.18	0 ~ + 0.18
18 ~ 30mm 이하	0 ~ + 0.21	0 ~ + 0.21
30 ~ 50mm 이하	0 ~ + 0.25	0 ~ + 0.25
50 ~ 80mm 이하	0 ~ + 0.30	0 ~ + 0.30
80 ~ 120mm 이하	0 ~ + 0.35	0 ~ + 0.35
120 ~ 180mm 이하	0 ~ + 0.40	0 ~ + 0.40
180 ~ 250mm 이하	0 ~ + 0.46	0 ~ + 0.46
250 ~ 315mm 이하	0 ~ + 0.52	0 ~ + 0.52
315 ~ 400mm 이하	0 ~ + 0.57	0 ~ + 0.57

**두께 및 높이 하중공차**
종류	두께(t) mm	두께(t) 공차 mm	높이(Lo) 공차 mm	하중공차 (S = 0.75*ho%)
1종	0.2 ~ 0.4	+ 0.02 ~ - 0.03	+ 0.075 - 0.025	+ 25 - 7.5
	0.5 ~ 0.6	+ 0.025 ~ - 0.035
	0.7 ~ 0.8	+ 0.030 ~ - 0.040
	0.9	+ 0.035 ~ - 0.045
2종	1.0	+ 0.035 ~ - 0.045	+ 0.10 - 0.05	+ 15 - 7.5
	1.1 ~ 1.25	+ 0.040 ~ - 0.050
	1.5 ~ 1.75	+ 0.045 ~ - 0.055
	2.0	+ 0.050 ~ - 0.060
	2.25 ~ 2.5	+ 0.055 ~ - 0.065	+ 0.15 - 0.05
	3.0 ~ 3.5	+ 0.060 ~ - 0.075	+ 0.15 - 0.05
3종	4.0 ~ 14.0	+/-0.08	+/-0.20	+/-5
