냉간코일스프링
냉간 코일 스프링(COLD WOUND COIL SPRING)
- 특징
-
냉간 스프링은 통산 재료지름이 0.1MM ~ 10mm까지의 소재를 사용하여 냉각에서 코일링되는 스프링을 말한다.
재료의 형상으로는 일반적으로 원형단면이 일반적이나 특수용으로는 최근 자동차 엔진발브용으로 사용되고 있는 이형단면 스프링, 사각단면의 각스프링등이 있다.
또 형상적으로 원통형으로 코일링하는 것이 가장 많고 특수한 경우에는 좌권부코일 지름을 최소화한 Pring tail end 스프링, 통형 스프링, 원추형 스프링, 장고형 스프링이 있으며 인장스프링의 경우 스프링의 고리 및 고리 끝부분의 형상이 다양한 형태의 스프링이 있다.
- 용도
-
자동차엔진벨브용, 차량용, 산업기계, 콘크롤밸브, 파이프행가, 방진장치, 전자제품등 소형스프링이 요구되는 곳
- 냉간 코일 스프링 사용재질
-
종류 규격번호 기호 용도(참고) 비고 범용 도전 비자성 내열 내식 내피로 경강선 KS D 3510 hSW2 O hSW3 피아노선 KS D 3556 PW O O 스프링용 탄소강
오일 템퍼선KS D 3579 SWO O 밸브스프링용
탄소강 오일 템퍼선KS D 3580 SWO-V O O 밸브스프링용 크롬
바나듐강 오일 템퍼선KS D 3581 SWOCV-V O O O 밸브스프링용 실리콘
크롬강 오일 템퍼선KS D 3582 SWOSC-V O O O 스프링용
스테인리스 강선KS D 3535 STS 302 O O O STS 304 O O O STS 306 O O O STS 631 J1 O O O 황동선 KS D 5130 C2600 W-H O O O C2600 W-EH C2700 W-H C2600 W-EH O O O C2800 W-H 양백선 KS D 5102 C7521 W-H O O O C7541 W-H O O O C7701 W-H O O O 인칭동선 C5101 W-H O C5191 W-H O C5122 W-H O 베틸륨 동선 C1720 W-H O
- 주문시방서
-

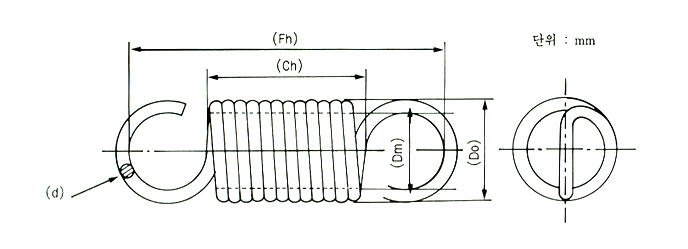

인장 코일 스프링 주문시 시방서 기록사항 항목 주문자 표시 사항 비고 사용재질 별도 지정이 없을시 제작자 사용 기준에 의거 작업선정 재료경 (d) mm 코일의 평균경 (Dm) mm 공차관리는 내경 아니면 외경 중 선택 하여 관리함 코일의 외경 (Do) mm 사용조건에 따라 외경 공차 관리 선정 요망 코일의 감길 길이 (Ch) mm 참고치로 한다 총권수 (Nt) 권 참고치로 하며 사용자와 협의에 의거 관리규정 자유높이 (Fh) mm 하중관리 지정이 있는 경우에는 참고값으로 한다. 감김 방향 오른쪽 스프링 특성의 지정 지정 높이 지정 하중 지정 높이 및 지정하중이 없을 시는
제작자의 참고치를 관리함mm kgf 스프링 정수 kgf/mm 코일 끝부분의 형상 원형고리 고리의 모양이 기록 되어야 함 성형 후 표면관리 쇼트피닝 실시 표면처리 요구에 의거 방청유 처리도 가능 용도 또는 사용조건 사용조건 기록 용도, 사용온도, 습도, 사용 환경조건표기 기타 적용규격 KS B2402, KS B2403
