링 스프링(Ring SPRING)
- 특징
-
링스프링은 원추단면을 갖는 내·외륜이 각각 압축과 신장 작용을 하는 동시에 내 ·외륜의 접촉면이 서로 마찰작용을 한다.
이러한 특성 즉 내·외륜의 압축, 신장 탄성과 마찰력을 이용한 스프링이 링스프링이다.
링스프링의 하중 – 변위 선도를 보면 내·외륜의 마찰에 의한 에너지 손실이 크기 때문에 뚜렷한 히스테리시스 현상을 볼수 있다.
이러한 히스테리시스 현상은 접촉면의 수 및 형상에 따라 다르므로 링스프링의 스프링 상수의 변화는 링 개수의 증감 및 형상을 변화 시켜 얻을 수 있다.
- 용도
-
산업기계 완충기, 제철압연기용 완충기
- 링 스프링의 주용 사용재료
-
KS(한국)규격 JS(일본)규격 DIN(독일)규격 사용가능한 스프링 SPS 6 SUP 10 50 Cr V4 통상적으로 주로 사용 SPS 5A SUP 9A 55 Cr 3 저급형 - 그외에 상기 재질표에 언급하지 않은 재질로 특수목적상 기타의 재질이 사용될 수 있음.
- 각종 스프링의 설계 및 재질선택 등에 대하여는 폐사 기술진과 협의를 요합니다.
- 주문시방서
-

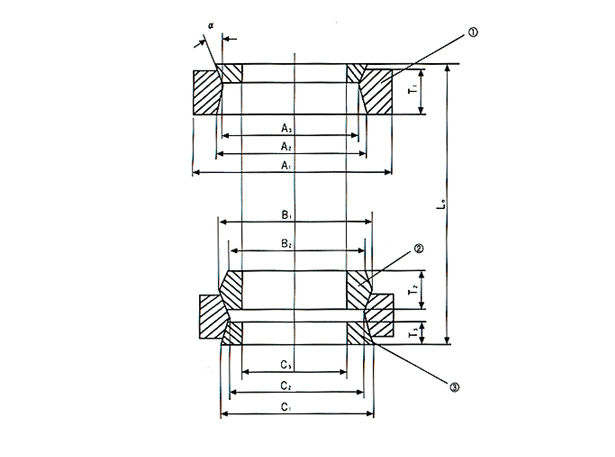

링 스프링 주문시 시방서 기록사항 항목 주문자 표시 사항 비고 사용재질 통상 SUP 10 별도 지정이 없을시 제작자 사용 기준에 의거 작업선정 외륜 Outer Ring A1 mm * 스프링 사양은 스프링 특성을 맞추기 위하여
제작자가 임의로 그 사양을 변경할 수 있음A2 mm A3 mm T1 mm 내륜 Inner Ring B1 mm B2 mm T2 mm 하프링 Half Ring C1 mm C2 mm C3 mm T3 mm 조합시 자유고 (Lo) mm 접촉면의 경사각 (a) 도 스프링 특성의 지정 지정 높이 지정 하중 지정 높이 및 지정하중이 없을 시는
제작자의 참고치를 관리함mm kgf 스프링 정수 kgf/mm 열처리 후 스프링경도 HRC42 ~ 47 제작자 지정관리 표면처리 자연색 방청유 도포 용도 또는 사용조건 사용조건 기록 용도, 사용온도, 습도, 사용환경 조건 표기
